Испытания кабеля из сшитого полиэтилена
Коротко об услуге
Зачем необходимо
Бесперебойная подача электроэнергии на современные промышленные и жилые объекты напрямую зависит от надежности коммуникаций. Сегодня ключевым элементом распределительных сетей становятся кабельные линии нового поколения. Чтобы гарантировать их безаварийную эксплуатацию и исключить риски внезапных сбоев, требуется регулярный инструментальный контроль. Комплексная диагностика кабеля позволяет своевременно выявить скрытые дефекты материалов, возникающие в процессе сложной прокладки или длительной эксплуатации. Наша передвижная электролаборатория выполняет весь спектр диагностических мероприятий, гарантируя точное определение состояния сетей
Ввод в эксплуатацию
Своевременное обследование силовых кабелей критически необходимо перед непосредственным вводом оборудования подстанций в эксплуатацию (приемо-сдаточные тесты). Проведение работ на этапе завершения монтажа помогает проверить отсутствие механических повреждений оболочки, целостность экранов и токоведущих жил. Безопасное функционирование системы электроснабжения предприятия невозможно без подтверждения того, что концевые и соединительные муфты смонтированы без нарушения технологии. Профессиональный высоковольтный контроль выявляет малейшие слабые места конструкции, предотвращая дорогостоящий ремонт и аварии на кабельных линиях (КЛ)
Что показывают испытания
Основной целью выполнения подобных процедур является проверка электрической прочности диэлектрических слоев трассы. Высоковольтные испытания кабеля из сшитого полиэтилена (СПЭ) помогают оценить степень деградации изоляции под воздействием эксплуатационных нагрузок. Наша организация применяет современные методы неразрушающего контроля, используя передовое проверочное оборудование высокой точности. Качественное тестирование изоляции гарантирует, что вся КЛ выдержит расчетные нагрузки и коммутационные перенапряжения. Мы обеспечиваем надежный мониторинг, строго соблюдая требования ПУЭ, ПТЭЭП и правила охраны труда

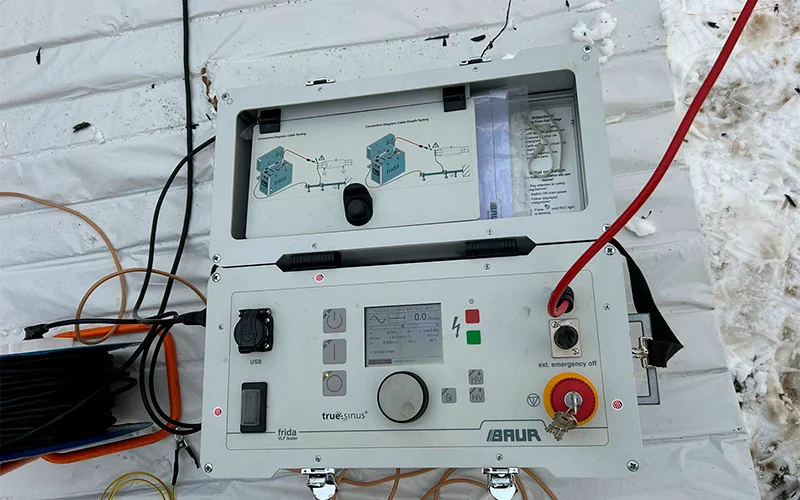

Как метод СНЧ помогает выявлять дефекты
Каждый этап проверки КЛ с изоляцией из сшитого полиэтилена имеет критическое значение для общей безопасности энергосистемы. Даже незначительное присутствие влаги или воздушных пустот внутри полимерной оболочки со временем приводит к возникновению частичных разрядов (ЧР), способных полностью разрушить диэлектрик. Профессиональный тест методом СНЧ (сверхнизкой частоты) помогает своевременно обнаружить эти скрытые угрозы до того, как они вызовут сквозной пробой. Наша лаборатория гарантирует ответственный подход к задачам любого масштаба, обеспечивая стабильное электроснабжение вашего объекта
Похожие услуги
В рамках комплексного аудита распределительных устройств и подстанций мы выполняем сопутствующие виды проверок: тепловизионный контроль контактных соединений, испытания силовых трансформаторов, пусконаладку систем релейной защиты и автоматики (РЗА), а также измерение сопротивления контуров заземления
Наши цены
Итоговая стоимость пусконаладочных и эксплуатационных тестов рассчитывается на основе класса напряжения КЛ (0,4 / 6 / 10 кВ), общей протяженности трассы, типа изоляции (полимерная, бумажно-масляная, сшитый полиэтилен) и количества установленных муфт. Ознакомьтесь с нашими базовыми тарифами для планирования бюджета проекта
| Наименование | Цена |
|---|---|
| Испытание силовых кабельных линий с изоляцией из сшитого полиэтилена до 10 кВ | от 8 000 |
| Испытания кабелей из сшитого полиэтилена напряжением 20–35 кВ | от 15 000 |
| Испытание оболочки кабеля из сшитого полиэтилена повышенным напряжением | от 9 000 |
| Измерение сопротивления изоляции кабеля мегаомметром | от 1 500 |
| Составление официального технического отчета по результатам измерений | от 5 000 |
Объекты, на которых проводим испытания
Проводим электроиспытания на объектах различного назначения — от частной недвижимости до коммерческих и производственных помещений. Учитываем особенности эксплуатации, требования безопасности и действующие нормативы
Жилой дом
Проверяем электропроводку, щиты, заземление и защитную автоматику в частных домах, коттеджах и таунхаусах
Квартира
Проводим испытания электросетей в квартирах после ремонта, перед сдачей объекта или при выявлении неисправностей
Кафе и ресторан
Проверяем электрооборудование, линии питания и защиту на объектах общественного питания с высокой нагрузкой на сеть
Магазин
Выполняем электроизмерения в торговых помещениях, включая проверку освещения, розеточных групп и щитового оборудования
Производство
Проводим испытания на производственных объектах с учетом повышенных нагрузок, специфики оборудования и требований к безопасности
Офис
Проверяем электросети в офисных помещениях для безопасной и стабильной работы техники, освещения и рабочих зон
Документация и протоколы
по результатам испытаний
По окончании проверок заказчик получает полный комплект исполнительной документации, необходимой для предоставления в Ростехнадзор и МЧС. В него входят официальное техническое заключение, заверенные копии свидетельств о регистрации лаборатории, ведомости дефектов и протоколы испытаний, подтверждающие эксплуатационную безопасность кабельной линии
Протокол испытаний
Итоговый технический протокол — это основной отчетный документ, в котором фиксируются результаты измерений каждой фазы кабеля. В нем детально отражаются параметры приложенного повышенного напряжения, время выдержки, токи утечки и показатели сопротивления изоляции. В отчетной форме содержится информация о климатических условиях во время теста, марках используемых приборов и методах контроля. Заключение подписывается инженерами, выполнявшими обследование, утверждается руководителем лаборатории, скрепляется печатью организации и служит официальным допуском СПЭ-кабеля к эксплуатации
Лицензия электролаборатории
Все работы проводятся строго на основании действующего свидетельства о регистрации электролаборатории (ЭТЛ), выданного Ростехнадзором. Наличие официального свидетельства подтверждает, что наш парк средств измерений (СИ), внутренние регламенты, методики и квалификация персонала полностью соответствуют государственным нормативным требованиям. Выданные ЭТЛ технические заключения имеют полную юридическую силу во всех контролирующих организациях, гарантируя отсутствие правовых и технических рисков при проверках
Этапы проведения работ
Процесс проверки кабельных линий с изоляцией из сшитого полиэтилена (СПЭ) требует строгого соблюдения регламентированной последовательности. Работы выполняются пошагово, что гарантирует высокую точность результатов, сохранность оборудования и безопасность персонала
Прием и анализ заявки
Определяются параметры объекта, строительная длина и марка кабеля, номинальное напряжение, после чего согласовываются сроки проведения измерений и рассчитывается сметная стоимость услуги
Подготовка и осмотр трассы
Инженеры выезжают на объект, проводят визуальный осмотр концевых муфт, разделок и доступных участков КЛ на отсутствие внешних механических повреждений оболочки и дефектов монтажа
Обеспечение мер безопасности
Линия полностью отсоединяется от сети с обеих сторон (в ячейках РУ). Вывешиваются запрещающие плакаты, организуется заземление для снятия остаточного емкостного заряда с жил и экранов, подготавливается рабочее место
Измерение сопротивления изоляции
Перед подачей высокого потенциала с помощью мегаомметра на напряжение 2500 В проводится первичный тест для оценки общего состояния диэлектрических слоев каждой фазы и исключения глухих КЗ
Высоковольтные испытания изоляции жил
В соответствии с ГОСТ Р 55025 и инструкциями заводов-изготовителей на жилы кабеля подается повышенное переменное напряжение сверхнизкой частоты (СНЧ 0,1 Гц). Время выдержки под нагрузкой составляет строго регламентированные 15–45 минут на каждую фазу
Контроль целостности оболочки и экрана
Дополнительно проводится испытание внешней защитной полиэтиленовой оболочки кабеля повышенным выпрямленным напряжением (постоянным током) для выявления сквозных повреждений, полученных при прокладке в грунте или каналах
Снятие остаточного заряда
После завершения высоковольтного воздействия жилы провода безопасно разряжаются на контур заземления с помощью встроенного короткозамыкателя лаборатории и разрядной штанги для нейтрализации накопленного заряда
Оформление технического отчета
Специалисты проводят камеральный анализ полученных данных, составляют протоколы установленной формы и выдают итоговое заключение о пригодности кабельных линий к дальнейшей работе
Наши преимущества
Мы не просто выполняем измерения — мы гарантируем результат, который примут с первого раза
Аккредитация
Ростехнадзора
Реальные
измерения
Поверенные
приборы
Выезд в
день обращения
Работаем с
любыми объектами
Официально
по договору
Аттестованный
персонал
Консультация
инженера
Наши клиенты
Благодарственные письма
Мы ценим доверие наших клиентов и гордимся результатами нашей работы. Благодарственные письма подтверждают качество и надёжность наших услуг
Популярные вопросы
Перед заказом диагностики силовых линий у клиентов часто возникают вопросы, связанные с техническими нюансами и регламентом проверок. Мы собрали самые актуальные обращения и подготовили развернутые ответы, которые помогут вам разобраться в особенностях контроля изоляционных слоев СПЭ
С какой частотой необходимо проводить испытание кабеля из сшитого полиэтилена?
Сроки проверок регламентируются требованиями ПТЭЭП и ПУЭ. Первое (приемо-сдаточное) тестирование обязательно выполняется после завершения монтажа перед вводом КЛ в эксплуатацию. В процессе дальнейшего обслуживания плановый эксплуатационный контроль СПЭ-линий осуществляется по графику планово-предупредительного ремонта (ПРР) предприятия, но не реже одного раза в 3–5 лет (в зависимости от условий прокладки и категории надежности объекта), а также во внеочередном порядке — после проведения ремонтных работ и монтажа муфт
Какое испытательное напряжение применяется для проверки СПЭ-изоляции?
Для диагностики кабелей с полимерной изоляцией категорически запрещено применять выпрямленное напряжение (постоянный ток), так как это вызывает опасную диэлектрическую поляризацию, накопление пространственного объемного заряда и ускоренное разрушение пластика. Высоковольтные тесты проводятся переменным напряжением сверхнизкой частоты (СНЧ 0,1 Гц). Величина подаваемого потенциала рассчитывается по ГОСТ Р 55025, что позволяет гарантированно выявить скрытые микротрещины и дефекты
Сколько минут длится подача повышенного напряжения на каждую фазу?
Нормативное время выдержки под испытательным СНЧ-напряжением составляет от 15 до 45 минут на каждую жилу (конкретный параметр зависит от того, является ли тест приемо-сдаточным или эксплуатационным). В течение всего периода инженеры непрерывно контролируют стабильность параметров сигнала и отсутствие признаков пробоя. Если за установленное время не произошло сквозного разряда или лавинообразного падения напряжения, КЛ признается выдержавшей испытание
Зачем нужно заземлять жилы и экран кабеля после окончания теста?
В процессе высоковольтного воздействия внутри структуры изоляции из сшитого полиэтилена формируется мощный электрический заряд. Случайное прикосновение к токоведущим частям сразу после отключения аппаратуры приведет к тяжелому поражению персонала наведенным током. Поэтому правила безопасности предписывают обязательно использовать заземляющую штангу для снятия остаточного потенциала. Кабель выдерживают под заземлением до полной разрядки его емкости
Каким методом выполняется поиск места повреждения защитной оболочки?
При обнаружении неудовлетворительного сопротивления внешней полиэтиленовой оболочки (норма — не менее 10 МОм) лаборатория выполняет поиск дефекта. Для этого применяется акустический метод совместно с генератором импульсов или метод падения потенциала (поиск по шаговому напряжению с помощью измерительных щупов). Это позволяет с точностью до нескольких сантиметров определить точку повреждения шланга в грунте, локализовать зону раскопок и минимизировать затраты на земляные работы
Какие документы входят в технический отчет по результатам проверок?
Заказчик получает структурированный технический отчет, оформленный по ГОСТ. В пакет входят: титульный лист с указанием климатических условий, содержание, копия свидетельства о регистрации электролаборатории Ростехнадзора, протоколы высоковольтных испытаний жил и оболочек КЛ, дефектная ведомость (при наличии замечаний) и копии свидетельств о поверке средств измерений, подтверждающие, что все приборы внесены в Госреестр СИ
Оставьте заявку, и инженер свяжется с вами в ближайшее время. Рассчитаем стоимость и подберём оптимальное решение под ваш объект
