Испытания кабеля после ремонта
Коротко об услуге
Зачем проводить

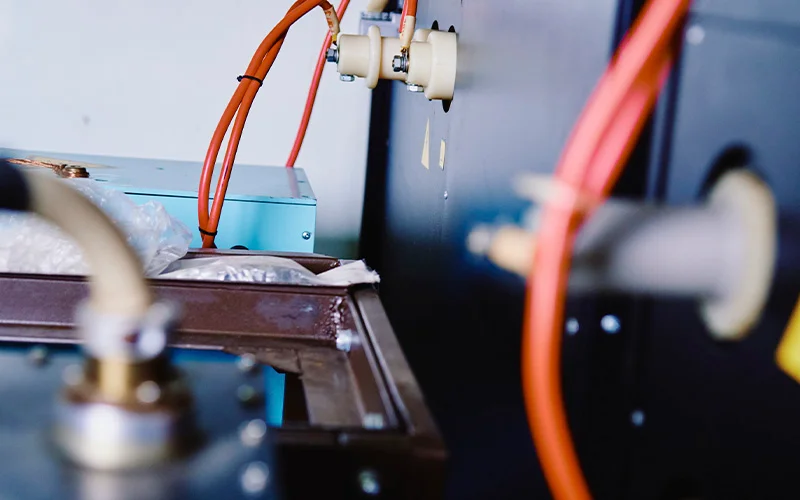

Когда силовой кабель получает повреждение в земле из-за раскопок или естественного износа, на месте аварии монтируется соединительная муфта. Однако сам по себе качественный монтаж не означает, что линия сразу готова к вводу в эксплуатацию. В ходе проведения ремонтных работ внутрь защитной оболочки или под корпус муфты может попасть влага, шлам или строительная пыль. Высоковольтные испытания КЛ после ремонта направлены на проверку герметичности диэлектрического слоя каждой фазы и верификацию надежности восстановленного участка
Какие дефекты выявляются

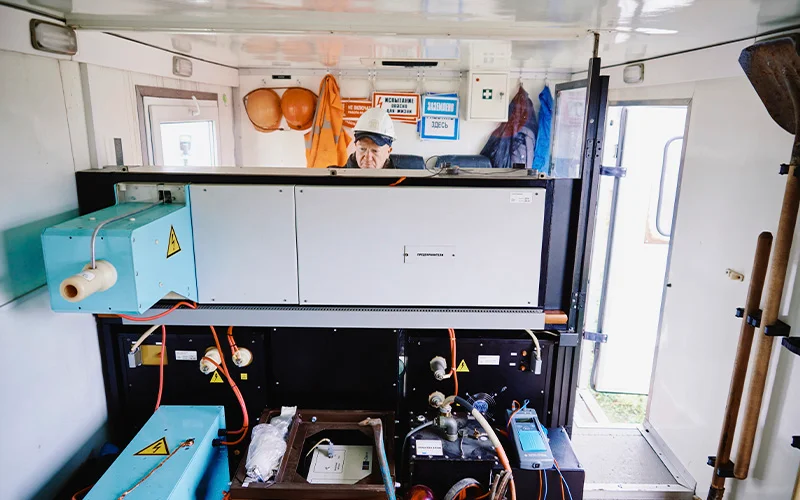

Любое скрытое смещение жил внутри коммутационных элементов, допущенное персоналом, или механическое повреждение изоляции из сшитого полиэтилена (СПЭ) приводят к повторному короткому замыканию при первом же включении линии под рабочую нагрузку. Чтобы исключить этот риск, передвижная электролаборатория выполняет диагностику кабеля переменным напряжением сверхнизкой частоты (СНЧ) или повышенным выпрямленным напряжением. Квалифицированный инструментальный контроль на данном этапе позволяет выявить воздушные пустоты, микротрещины и дефекты монтажа, которые невозможно обнаружить обычным мегаомметром
Почему важно выполнить до засыпки траншеи

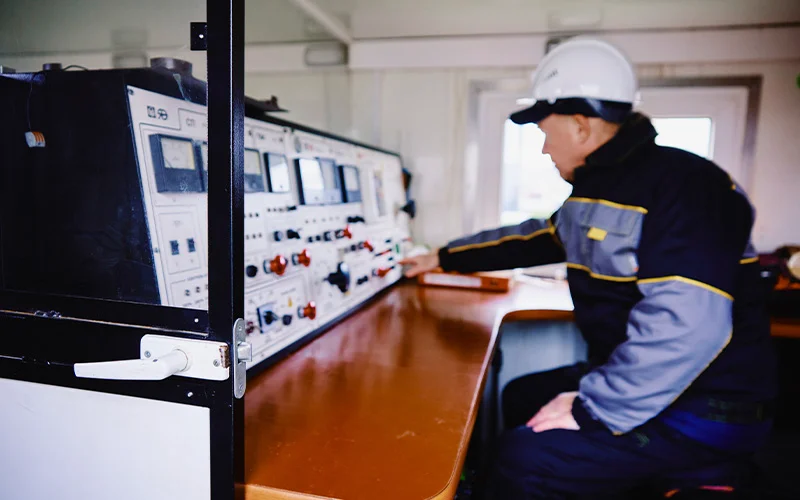

Если в ходе высоковольтных тестов выявляются неудовлетворительные параметры диэлектрика (например, лавинообразный рост тока утечки или нестабильные показания приборов), кабельная линия возвращается в ремонт. Проводить проверку необходимо до того, как траншея будет засыпана грунтом, чтобы избежать повторных дорогостоящих земляных работ. Наша организация выполняет диагностику электрооборудования в строгом соответствии с требованиями ПУЭ и ПТЭЭП. Профессиональный контроль качества исключает финансовый ущерб и гарантирует стабильное электроснабжение объекта
Как подтверждается готовность к вводу
Качественная проверка повышенным потенциалом после монтажа новой концевой или соединительной муфты — это единственный способ подтвердить электрическую прочность изоляционной основы. К каждой жиле отремонтированного кабеля прикладывается тестовая нагрузка, величина и время выдержки которой строго регламентируются нормативными документами. Если в течение регламентированных 5 минут не зафиксировано бросков тока утечки, поверхностных разрядов или признаков сквозного пробоя, специалисты лаборатории оформляют официальный технический отчет (протокол). Такой подход минимизирует риски для распределительных сетей и гарантирует безопасное включение КЛ в общую систему
Похожие услуги
В рамках комплексного аудита энергосистем мы проводим сопутствующие проверки оборудования подстанций: тепловизионный контроль контактных соединений, диагностику контуров заземления, определение мест повреждения кабеля (локализацию), а также испытания трансформаторов и систем релейной защиты (РЗА)
Наши цены
Итоговая стоимость пусконаладочных и эксплуатационных тестов формируется на основе класса напряжения линии (0,4 / 6 / 10 кВ), типа изоляции (полимерная, бумажно-масляная) и общего количества установленных муфт. Ознакомьтесь с нашими базовыми тарифами для точного планирования бюджета проекта
| Наименование | Цена |
|---|---|
| Внеплановая проверка КЛ после проведенных ремонтных работ | от 4 000 ₽ |
| Испытание силового кабеля до 1 кВ (ПВХ, пластмассовая изоляция) | от 2 000 ₽ |
| Высоковольтные испытания кабелей 6–10 кВ (бумажная изоляция) | от 6 000 ₽ |
| Испытание кабельных линий 6–10–20 кВ из сшитого полиэтилена (U~ 0,1 Гц) | от 9 000 ₽ |
| Измерение сопротивления изоляции мегаомметром | от 250 ₽ |
| Оформление официального технического отчета (протокол испытаний) | от 1 000 ₽ |
Объекты, на которых проводим испытания
Проводим электроиспытания на объектах различного назначения — от частной недвижимости до коммерческих и производственных помещений. Учитываем особенности эксплуатации, требования безопасности и действующие нормативы
Жилой дом
Проверяем электропроводку, щиты, заземление и защитную автоматику в частных домах, коттеджах и таунхаусах
Квартира
Проводим испытания электросетей в квартирах после ремонта, перед сдачей объекта или при выявлении неисправностей
Кафе и ресторан
Проверяем электрооборудование, линии питания и защиту на объектах общественного питания с высокой нагрузкой на сеть
Магазин
Выполняем электроизмерения в торговых помещениях, включая проверку освещения, розеточных групп и щитового оборудования
Производство
Проводим испытания на производственных объектах с учетом повышенных нагрузок, специфики оборудования и требований к безопасности
Офис
Проверяем электросети в офисных помещениях для безопасной и стабильной работы техники, освещения и рабочих зон
Документация и протоколы
по результатам испытаний
По окончании проверок заказчик получает полный комплект исполнительной документации. Сюда входят акты выполненных работ, ведомости дефектов (при их наличии), копия свидетельства о регистрации лаборатории и официальное заключение о пригодности КЛ к включению под нагрузку
Протокол испытаний
Итоговый технический протокол — это главный отчетный документ, в котором детально фиксируются результаты оценки состояния КЛ. В нем отражаются сведения об испытываемом объекте, схема подключений, величина приложенного повышенного напряжения и зафиксированный ток утечки для каждой отдельной фазы. Документ содержит однозначный вывод о пригодности кабеля к дальнейшей эксплуатации, заверяется подписями инженеров, руководителем лаборатории и скрепляется печатью организации. Данный отчет входит в обязательный перечень исполнительной документации для сдачи объекта инспектирующим структурам
Лицензия электролаборатории
Деятельность нашей компании осуществляется на основании официального свидетельства о регистрации Ростехнадзора, дающего допуск на проведение высоковольтных испытаний и измерений. Официальный статус подтверждает, что передвижная электролаборатория укомплектована поверенными приборами, внесенными в Государственный реестр средств измерений (СИ), а специалисты прошли аттестацию по правилам охраны труда (ПОТЭЭ) и ПУЭ. Данные документы обязательны для предоставления органам энергетического надзора, так как обеспечивают юридическую силу выданных технических заключений и гарантируют соответствие выполненных мероприятий действующим стандартам
Этапы работы
Перед подачей напряжения на отремонтированную кабельную линию специалисты нашей электролаборатории выполняют строго регламентированную последовательность действий. Это гарантирует точность измерений и полную безопасность персонала в процессе тестирования
Визуальный осмотр трассы и муфт
Осуществляется проверка качества монтажа соединительных элементов, концевых заделок, целостности защитных покровов, а также контроль расстояния между коммуникациями в месте раскопок траншеи
Организация безопасных условий
Проводятся подготовительные технические мероприятия: выделяется рабочее место, вывешиваются плакаты безопасности, жилы противоположного конца КЛ надежно заземляются для исключения случайного встречного питания
Предварительный замер мегаомметром
Выполняется первичное измерение сопротивления изоляции мегаомметром на напряжение 2500 В для каждой фазы относительно земли и между собой. Данный шаг позволяет выявить грубые дефекты до подачи высоковольтной нагрузки
Подключение испытательного аппарата
Специальными измерительными проводами передвижная установка подключается к испытываемому проводнику. Выводы остальных жил и металлической оболочки (экрана) на время теста соединяются с контуром заземления
Подача повышенного напряжения
В соответствии с требованиями ПУЭ на жилу плавно подается нормируемая величина повышенного выпрямленного напряжения или переменного напряжения сверхнизкой частоты (СНЧ) 0,1 Гц (в зависимости от типа изоляционного материала)
Выдержка под нагрузкой и фиксация тока утечки
Линия выдерживается под испытательным потенциалом в течение строго установленного времени (5 минут для каждой фазы). На протяжении всего процесса контролируется сила тока утечки, отсутствие его бросков и признаков пробоя
Снятие остаточного заряда
После плавного снижения напряжения до нуля производится безопасная разрядка кабеля с использованием встроенного короткозамыкателя и специальной заземляющей штанги, после чего жилы повторно заземляются
Фиксация результатов в журнал
Проводится повторный замер параметров сопротивления изоляции мегаомметром для оценки стабильности показателей, после чего инженеры снимают заземляющие проводники и фиксируют данные для составления отчета
Наши преимущества
Мы не просто выполняем измерения — мы гарантируем результат, который примут с первого раза
Аккредитация
Ростехнадзора
Реальные
измерения
Поверенные
приборы
Выезд в
день обращения
Работаем с
любыми объектами
Официально
по договору
Аттестованный
персонал
Консультация
инженера
Наши клиенты
Благодарственные письма
Мы ценим доверие наших клиентов и гордимся результатами нашей работы. Благодарственные письма подтверждают качество и надёжность наших услуг
Популярные вопросы
В данном разделе наши ведущие инженеры собрали наиболее актуальные вопросы, которые возникают у заказчиков, когда завершен ремонт и требуется оперативно проверить отремонтированную кабельную линию. Профессиональные ответы помогут вам разобраться в юридических и технических тонкостях процедуры ввода КЛ в дальнейшую эксплуатацию
Каковы нормативные сроки проведения испытания кабеля после ремонта?
Внеплановые проверочные мероприятия должны проводиться сразу же после завершения всех монтажных работ и строго до того, как траншея будет засыпана грунтом. Это позволяет своевременно выявить дефекты уложенных муфт без необходимости повторного проведения дорогостоящих земляных работ. Точные сроки и периодичность дальнейшего планового контроля определяются лицом, ответственным за электрохозяйство организации, в соответствии с графиками ППР на основании требований ПТЭЭП
Какая методика используется для проверки отремонтированного кабеля из сшитого полиэтилена?
Современные кабели с изоляцией из сшитого полиэтилена (СПЭ) категорически запрещено испытывать высоким выпрямленным напряжением (постоянным током). Постоянное поле вызывает в толще полимера опасные объемные заряды, ведущие к образованию микротрещин и его преждевременному разрушению. Для таких объектов применяется метод тестирования переменным напряжением сверхнизкой частоты (0,1 Гц). В ходе процедуры специальная СНЧ-установка плавно подает нормируемый сигнал на каждую жилу, что позволяет безопасно оценить качество диэлектрика
Можно ли обойтись только измерением сопротивления изоляции мегаомметром?
Замер мегаомметром является обязательным, но лишь предварительным этапом, способным выявить только явные короткие замыкания или полное повреждение жилы. Микротрещины, воздушные пустоты внутри термоусаживаемой муфты или локальное нахождение влаги под оболочкой этот прибор определить не сможет. Чтобы гарантировать надежность сети, требуется полноценная проверка повышенным напряжением, которая эффективно моделирует коммутационные перенапряжения в сети
Какая величина испытательного напряжения подается на отремонтированную КЛ 10 кВ?
Конкретная величина испытательного потенциала жестко регламентируется нормативными таблицами ПУЭ и зависит от типа изоляционного материала. Для КЛ с бумажно-масляной изоляцией на 10 кВ тестовая нагрузка выпрямленного напряжения составляет 60 кВ (6-кратное отношение к номиналу). В то же время для новых линий из сшитого полиэтилена подается переменное напряжение частотой 0,1 Гц с максимальной амплитудой около 24–30 кВ в зависимости от действующих отраслевых инструкций производителя
Какое время жилы кабеля должны находиться под тестовой нагрузкой?
Согласно актуальным требованиям ПУЭ и ПТЭЭП, стандартная продолжительность удержания максимального испытательного напряжения для отремонтированных линий и муфт составляет строго 5 минут для каждой отдельной фазы (а не 10 минут). Если в течение этого периода зафиксирован стабильный или снижающийся ток утечки и полностью отсутствуют признаки пробоя или бросков тока, КЛ признается выдержавшей испытание. Общее время нахождения лаборатории на объекте (включая допуски, заземления, сборку схем) составляет в среднем 1–1,5 часа
Какие документы оформляет электролаборатория по результатам тестирования?
После завершения всех измерительных мероприятий инженеры обрабатывают полученные данные и составляют официальный технический отчет. Главным документом в нем является протокол испытания силовых кабелей повышенным напряжением, где подробно фиксируются все параметры схемы, токи утечки и итоговый вывод о пригодности КЛ к включению. К отчету обязательно прикладывается копия действующего свидетельства Ростехнадзора с шифром зарегистрированной лаборатории, что дает документам полную юридическую силу для контролирующих органов
